Tabela de Fios e Cabos Elétricos: Amperagem por Bitola

A tabela de fios e amperagem não deve ser lida como um limite universal para cada bitola. A capacidade de condução de corrente depende do método de instalação, número de condutores carregados, temperatura, agrupamento, isolação, material do condutor e outras condições do circuito.

Como referência rápida, a tabela abaixo considera condutores de cobre com isolação em PVC 70 °C, método B1 e condições de referência. Ela serve como ponto de partida para consulta — não substitui o dimensionamento completo.

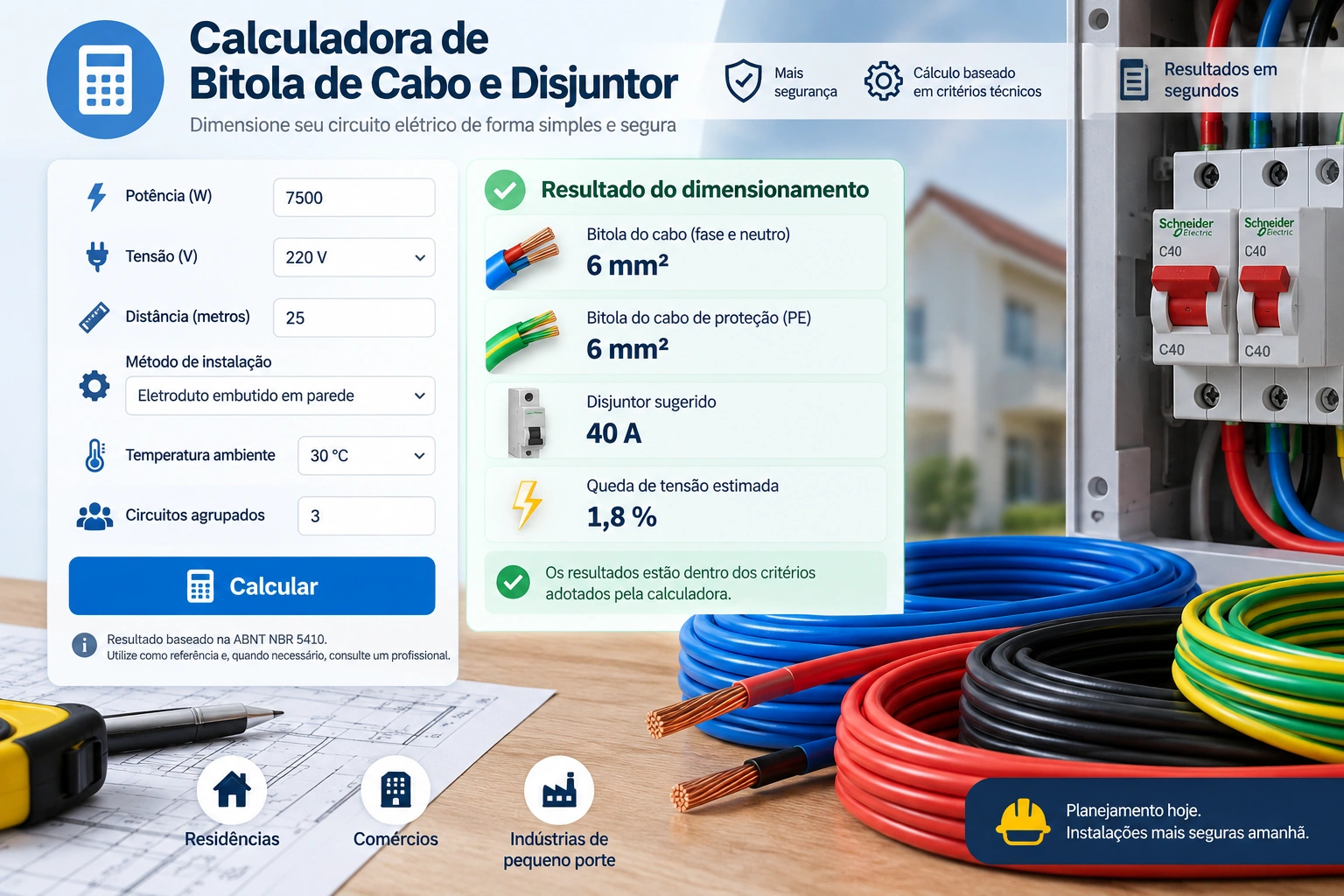

Quer dimensionar um circuito específico? Use a Calculadora de Dimensionamento de Cabo Elétrico para considerar potência, tensão, distância, instalação, queda de tensão e proteção.

Tabela de fios e amperagem por bitola

Bitola	B1 — 2 condutores carregados	B1 — 3 condutores carregados	Guia detalhado
1,5 mm²	17,5 A	15,5 A	Fio 1.5mm suporta quantos amperes?
2,5 mm²	24 A	21 A	Fio 2.5mm suporta quantos amperes?
4 mm²	32 A	28 A	Fio 4mm suporta quantos amperes?
6 mm²	41 A	36 A	Fio 6mm suporta quantos amperes?
10 mm²	57 A	50 A	Fio 10mm suporta quantos amperes?
16 mm²	76 A	68 A	Guia específico em preparação

Esses valores são referências de capacidade de condução para uma condição específica. Um cabo de 4 mm², por exemplo, não deve ser tratado simplesmente como um “cabo de 32 A”. Se a instalação mudar, a capacidade admissível também pode mudar.

Até a data desta revisão, o catálogo oficial da ABNT apresenta a ABNT NBR 5410:2004 Versão Corrigida:2008 como referência vigente para instalações elétricas de baixa tensão. Como a norma passa por processo de revisão, projetos e intervenções devem confirmar a edição vigente no momento da execução.

O que significa a amperagem de um fio?

A amperagem indicada em uma tabela de cabos representa a capacidade de condução de corrente para determinadas condições de instalação. Esse valor também é chamado de ampacidade.

O condutor aquece quando a corrente passa por ele. A capacidade admissível depende de quanto calor o cabo consegue dissipar sem ultrapassar a temperatura compatível com sua isolação.

Por isso, dois cabos com a mesma seção nominal podem ter capacidades diferentes quando instalados de formas diferentes.

Por que a mesma bitola pode ter amperagens diferentes?

Os principais fatores que alteram a capacidade real do condutor são:

• método de instalação: eletroduto embutido, aparente, bandeja, enterrado e outras formas dissipam calor de maneira diferente;
• número de condutores carregados: mais condutores conduzindo corrente aumentam o aquecimento do conjunto;
• temperatura ambiente: temperaturas maiores podem exigir fator de correção;
• agrupamento: vários circuitos próximos dificultam a dissipação térmica;
• tipo de isolação: PVC, EPR e XLPE possuem limites térmicos diferentes;
• material do condutor: cobre e alumínio não devem ser tratados como equivalentes;
• comprimento do circuito: não altera diretamente a ampacidade tabelada, mas influencia a queda de tensão e pode exigir seção maior.

O que é o método B1?

O método B1 é uma das condições de referência utilizadas no dimensionamento de condutores. De forma simplificada, ele se aplica a determinadas instalações com condutores isolados ou cabos unipolares em eletroduto.

Ele é útil como referência para comparação entre bitolas, mas não deve ser escolhido apenas porque “parece” com a instalação. O método correto precisa ser identificado conforme a disposição real dos condutores.

2 ou 3 condutores carregados: por que muda?

A própria tabela mostra que o número de condutores carregados altera a capacidade. Para 6 mm² no método B1, por exemplo, a referência passa de 41 A com dois condutores carregados para 36 A com três.

Esse é um dos motivos pelos quais uma tabela simplificada com apenas “bitola = amperagem” pode induzir a erro.

Tabela de fios em 127 V e 220 V: a amperagem muda?

A capacidade térmica do cabo não aumenta simplesmente porque o circuito é 220 V. O que muda é a corrente necessária para fornecer a mesma potência.

Para uma carga resistiva, podemos usar:

I = P ÷ V

Um equipamento de 5.500 W, por exemplo, demanda aproximadamente:

• 43,3 A em 127 V;
• 25 A em 220 V.

A mesma potência pode, portanto, exigir bitolas diferentes dependendo da tensão e das demais condições da instalação. Para esse tipo de aplicação, veja também o guia Qual fio é melhor para chuveiro?

Como escolher o disjuntor pela bitola?

O disjuntor não deve ser escolhido apenas pela seção nominal do cabo. O circuito precisa atender à coordenação entre corrente da carga, proteção e capacidade corrigida do condutor.

Uma relação fundamental é:

Ib ≤ In ≤ Iz

• Ib: corrente de projeto;
• In: corrente nominal do dispositivo de proteção;
• Iz: capacidade de condução do condutor nas condições reais da instalação.

Isso significa que uma tabela de fios e amperagem pode ajudar a encontrar uma referência para Iz, mas ainda é necessário conhecer Ib e aplicar as correções pertinentes antes de definir In.

Para comparar esses critérios em conjunto, faça o dimensionamento de cabo elétrico na calculadora.

A temperatura e o agrupamento podem reduzir a amperagem?

Sim. Uma tabela em condições de referência não incorpora automaticamente todas as situações de campo.

Quando a temperatura ambiente é superior à condição de referência ou há vários circuitos agrupados, podem ser necessários fatores de correção. Na prática, isso reduz a capacidade de corrente disponível para o condutor naquela instalação.

Por esse motivo, um cabo que aparentemente atende quando olhamos apenas a coluna B1 pode deixar de atender depois da correção.

A distância pode exigir uma bitola maior?

Sim. Mesmo quando a capacidade de condução de corrente é suficiente, o circuito ainda precisa atender ao critério de queda de tensão.

Quanto maior o comprimento e a corrente, maior tende a ser a queda de tensão para uma mesma seção. Por isso, circuitos longos podem exigir uma bitola maior do que a indicada apenas pela análise térmica.

Qual bitola usar em cada equipamento?

Não existe uma bitola única que possa ser definida apenas pelo nome do equipamento. Chuveiro, forno elétrico e ar-condicionado precisam ser analisados a partir da potência ou corrente, tensão, comprimento e instalação real.

• Qual fio usar para chuveiro
• Qual fio usar para forno elétrico 220 V
• Fio para ar-condicionado

Resumo das bitolas mais pesquisadas

Fio 1,5 mm²

No método B1 e nas condições de referência indicadas, 1,5 mm² corresponde a 17,5 A com dois condutores carregados e 15,5 A com três. Consulte o guia completo do fio 1.5mm.

Fio 2,5 mm²

No mesmo método, a referência é 24 A com dois condutores carregados e 21 A com três. Veja os critérios no artigo fio 2.5mm suporta quantos amperes.

Fio 4 mm²

A referência B1 é 32 A com dois condutores carregados e 28 A com três. Veja fio 4mm suporta quantos amperes.

Fio 6 mm²

A referência B1 é 41 A com dois condutores carregados e 36 A com três. Veja fio 6mm suporta quantos amperes.

Fio 10 mm²

A referência B1 é 57 A com dois condutores carregados e 50 A com três. Veja fio 10mm suporta quantos amperes.

Fio 16 mm²

A referência B1 é 76 A com dois condutores carregados e 68 A com três. A escolha final continua dependente dos fatores de correção, queda de tensão e proteção do circuito.

Para definir a proteção depois de escolher a seção do cabo, veja também qual disjuntor usar para cada bitola de fio e como aplicar a relação Ib ≤ In ≤ Iz.

Perguntas frequentes sobre tabela de fios e amperagem

Qual fio suporta 20 A?

Não é correto escolher a seção apenas pelo número de 20 A. É preciso verificar o método de instalação, fatores de correção, número de condutores carregados, queda de tensão e a relação entre corrente de projeto, proteção e capacidade do cabo.

Fio mais grosso é sempre melhor?

Não necessariamente. Uma seção maior reduz resistência e aumenta a capacidade térmica, mas pode elevar custo, dificultar conexões e ocupar mais espaço no eletroduto. A seção deve ser suficiente para atender aos critérios do circuito, sem superdimensionamento arbitrário.

Posso escolher o disjuntor diretamente pela tabela?

Não. A tabela ajuda a determinar uma referência de capacidade de corrente, mas o disjuntor deve ser coordenado com a corrente de projeto e com a capacidade corrigida do condutor.

A tabela serve para qualquer cabo?

Não. Material do condutor, isolação, método de instalação, temperatura e outros parâmetros precisam corresponder às condições da tabela utilizada.

Conclusão

Uma boa tabela de fios e amperagem serve como referência rápida, mas não substitui o dimensionamento elétrico. Para escolher a bitola, é necessário avaliar corrente de projeto, método de instalação, temperatura, agrupamento, número de condutores carregados, queda de tensão e proteção.

Quando cabo e disjuntor são analisados em conjunto, o princípio Ib ≤ In ≤ Iz ajuda a evitar tanto o subdimensionamento quanto escolhas arbitrárias.

Já conhece a potência, tensão e distância do circuito? Use a Calculadora de Dimensionamento de Cabo Elétrico antes de definir cabo e disjuntor.

Depois de concluir o dimensionamento, você pode comparar marcas e fornecedores na página Onde Comprar Cabos e Disjuntores.

Referência normativa: ABNT NBR 5410 — Instalações elétricas de baixa tensão. Consulte sempre a edição vigente no Catálogo da ABNT.

Instalações elétricas devem considerar as condições reais da obra e as normas aplicáveis. Intervenções devem ser executadas por profissional qualificado.
