Como Crimpar Cabo de Rede Passo a Passo: Padrões T568A, T568B e Cores
Saber como crimpar cabo de rede é uma habilidade indispensável tanto para profissionais de TI, eletricistas e instaladores de CFTV, quanto para usuários que desejam montar seus próprios cabos de internet sob medida em casa.
A crimpagem correta garante que o sinal de internet trafegue na velocidade máxima contratada (como redes Giga Ethernet de 1000 Mbps) sem perdas de pacotes, oscilações no ping ou mau contato no conector RJ45.
Neste guia prático passo a passo, você aprenderá a sequência de cores do cabo de rede, as diferenças entre o padrão T568A e T568B, as ferramentas necessárias e como testar sua conexão de forma rápida e segura.
Ferramentas Necessárias para Como Crimpar Cabo de Rede
Antes de iniciar o procedimento, certifique-se de ter em mãos as ferramentas adequadas para montar a terminação no conector:
|
Ferramenta / Material |
Função Técnica |
Dica de Uso Profissional |
Fornecedores indicados pela caboflexivel.com |
|---|---|---|---|
|
Alicate de Crimpar RJ45 |
Pressionar as lâminas metálicas do plugue contra os fios de cobre |
Utilize modelos com catraca de pressão para evitar crimpagens frouxas |
|
|
Conectores RJ45 (Cat5e ou Cat6) |
Fazer a interface de encaixe no roteador ou computador |
Dê preferência a conectores com pinos banhados a ouro |
|
|
Cabo de Rede (UTP Cat6 ou Cat5e) |
Transportar os sinais elétricos da rede |
Utilize sempre cabos com 100% Cobre Puro |
|
|
Testador de Cabo de Rede (RJ45) |
Verificar a continuidade elétrica dos 8 condutores |
Identifica se algum pino ficou falhado ou invertido |

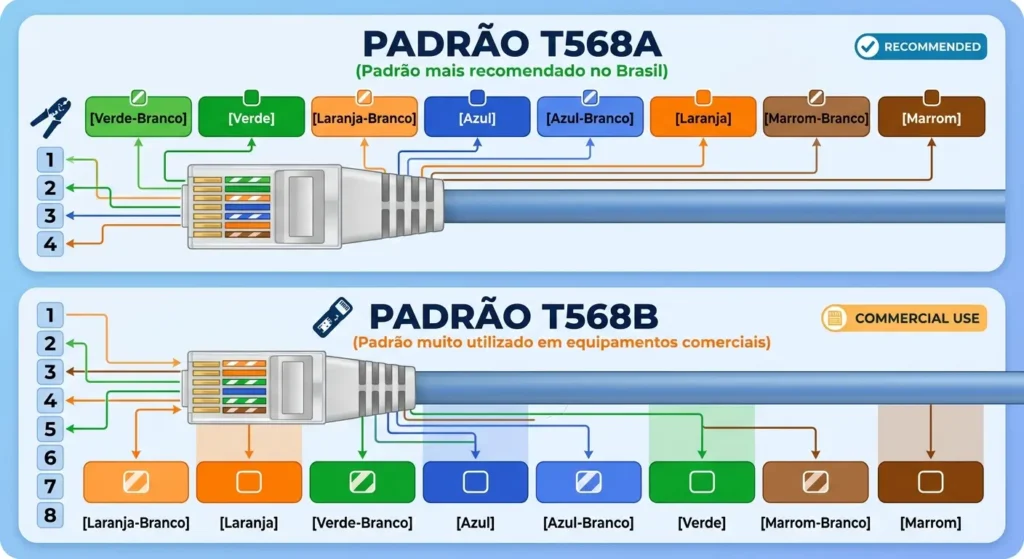

Padrão T568A vs T568B: Qual Sequência de Cores Usar?
A norma internacional ANSI/TIA-568 estabelece duas sequências padronizadas para organizar os 8 fios trançados dentro do conector RJ45.
Regra de Ouro de Como Crimpar Cabo de Rede: Para criar um Cabo Direto (Patch Cord) tradicional — usado para conectar o computador ao roteador —, você deve usar a mesma sequência nas duas pontas do cabo (A com A, ou B com B). O padrão T568A é o mais utilizado em instalações residenciais e prediais no Brasil.
Sequência de Cores do Cabo de Rede no Padrão T568A (Da Esquerda para a Direita)
Ao segurar o conector RJ45 com a trava plástica virada para baixo e os pinos dourados virados para cima em sua direção, ordene os fios exatamente nesta sequência:
| Posição (Pino) | Cor do Condutor (T568A) | Função Sinalizadora na Rede |
| 1 | Verde-Branco | Transmissão de Dados (TX+) |
| 2 | Verde | Transmissão de Dados (TX-) |
| 3 | Laranja-Branco | Recepção de Dados (RX+) |
| 4 | Azul | Alimentação / Telefonia (Reservado) |
| 5 | Azul-Branco | Alimentação / Telefonia (Reservado) |
| 6 | Laranja | Recepção de Dados (RX-) |
| 7 | Marrom-Branco | Alimentação PoE / Terra |
| 8 | Marrom | Alimentação PoE / Terra |
Passo a Passo: Como Crimpar o Cabo de Rede RJ45
Siga o roteiro ilustrado abaixo para montar seu cabo sem erros de contato:
Passo 1: Descascar a Capa Externa
Com a lâmina do alicate de crimpar ou um decapador de cabos, remova cerca de 2 a 3 cm da capa externa de PVC do cabo de rede. Tome cuidado para não cortar a isolação dos 8 fios internos.
Passo 2: Destrançar e Alinhar os Fios
Desfaça a trança dos 4 pares de fios e estique-os deixando cada condutor individual bem reto. Se houver o elemento separador plástico central (cruzeta do Cat6), corte-o bem rente à base com um alicate de corte.
Passo 3: Organizar a Ordem das Cores
Ordene os fios lado a lado de acordo com o padrão T568A (Verde-Branco, Verde, Laranja-Branco, Azul, Azul-Branco, Laranja, Marrom-Branco, Marrom).
Passo 4: Cortar as Pontas Rentes
Com os fios bem juntos e alinhados na ordem correta, utilize a lâmina de corte do alicate de crimpar para fazer um corte reto, deixando cerca de 1,2 cm de fiação exposta.
Passo 5: Inserir os Fios no Conector RJ45
Com a trava do RJ45 virada para baixo, insira os fios cuidadosamente até que todos encostem no fundo do conector. Verifique se a capa externa de PVC do cabo entrou para dentro do conector (isso garante a retenção mecânica do cabo após o aperto).
Passo 6: Executar a Crimpagem com o Alicate
Insira o conector preparado na cavidade RJ45 do alicate de crimpar e aperte o cabo com firmeza até o final do curso da ferramenta. As lâminas metálicas perfurarão o isolamento dos fios e farão o contato elétrico com o cobre.
Como Testar o Cabo de Rede (Com e Sem Testador)
Após crimpar ambas as extremidades do cabo, o teste de continuidade é indispensável:
Com Testador de Cabo RJ45:
Conecte uma ponta do cabo no transmissor e a outra no receptor do aparelho. Ligue o testador e observe a sequência dos LEDs piscando numerados de 1 a 8.
- Se todas as luzes acenderem na ordem 1-2-3-4-5-6-7-8 em ambos os lados, a crimpagem foi realizada com sucesso!
- Se alguma luz não acender ou piscar fora da sequência, houve falha de contato ou inversão de fios.
Como Testar Cabo de Rede Sem Testador?
Se você não possui um testador dedicado:
- Conecte uma ponta do cabo na porta LAN do Roteador/Modem e a outra na placa de rede do seu Computador/Notebook.
- Observe se as luzes indicadoras (LEDs de Link/Act) da porta Ethernet do computador acenderam.
- No Windows, abra o Prompt de Comando (CMD) e digite
ping 192.168.1.1(ou o IP do seu roteador). Se houver resposta sem perda de pacotes e o status da conexão mostrar 1.0 Gbps (1000 Mbps), seu cabo está funcionando na velocidade máxima.
Liks de Compras Indicados pela caboflexivel.com
Diante de tantas opções e do risco de adquirir produtos falsificados na internet, o caboflexivel.com avalia criteriosamente marcas e vendedores para ajudar você a fazer a escolha certa.
Acesse abaixo nossos links indicados para cabos de rede:
|
Tipo de cabo de rede |
Característica |
Fornecedores indicados pela caboflexivel.com |
|

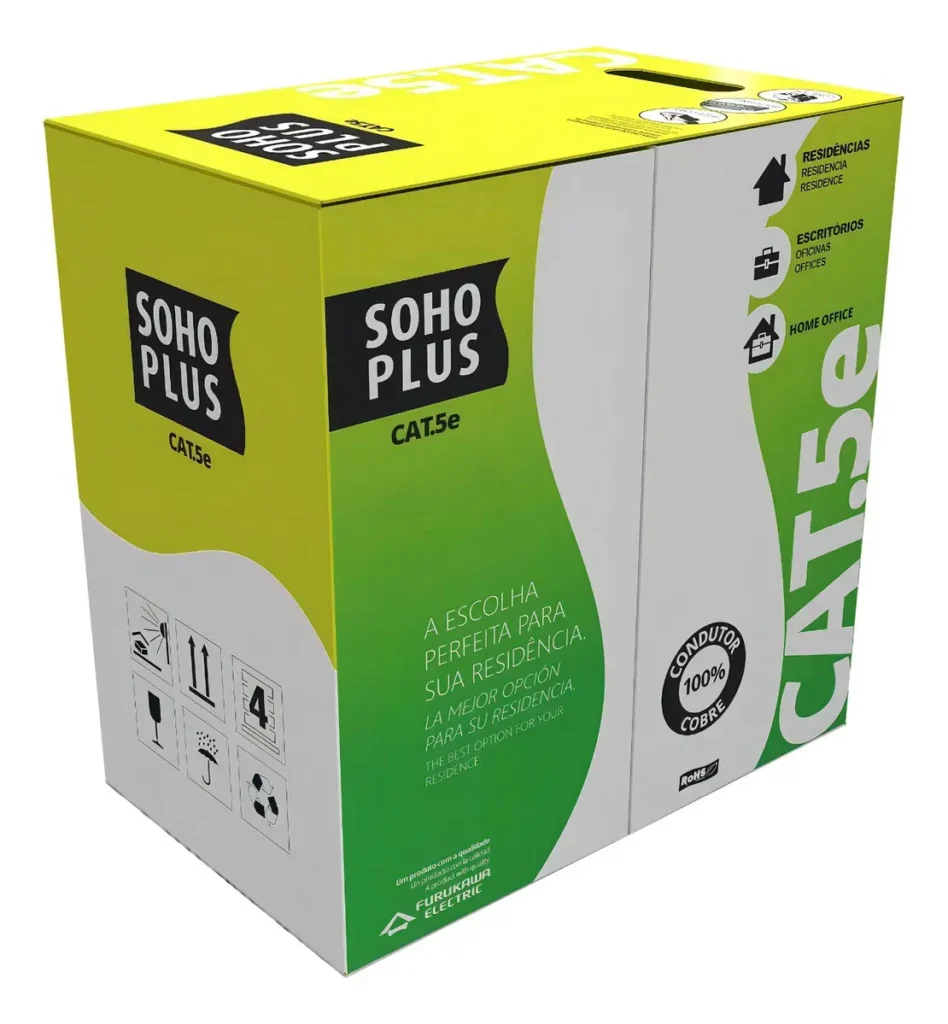

Cat5e  Redes domésticas e pequenos escritórios com planos de internet de até 1Gbps. |
1 Gbps/ 100 MHz/ 100 metros/ Blindagem UTP Obs.: O Cabo CCA sofre forte atenuação do sinal em metragens longas e propriedades inferiores |
Cabo 100% Cobre Recomendado
|
|

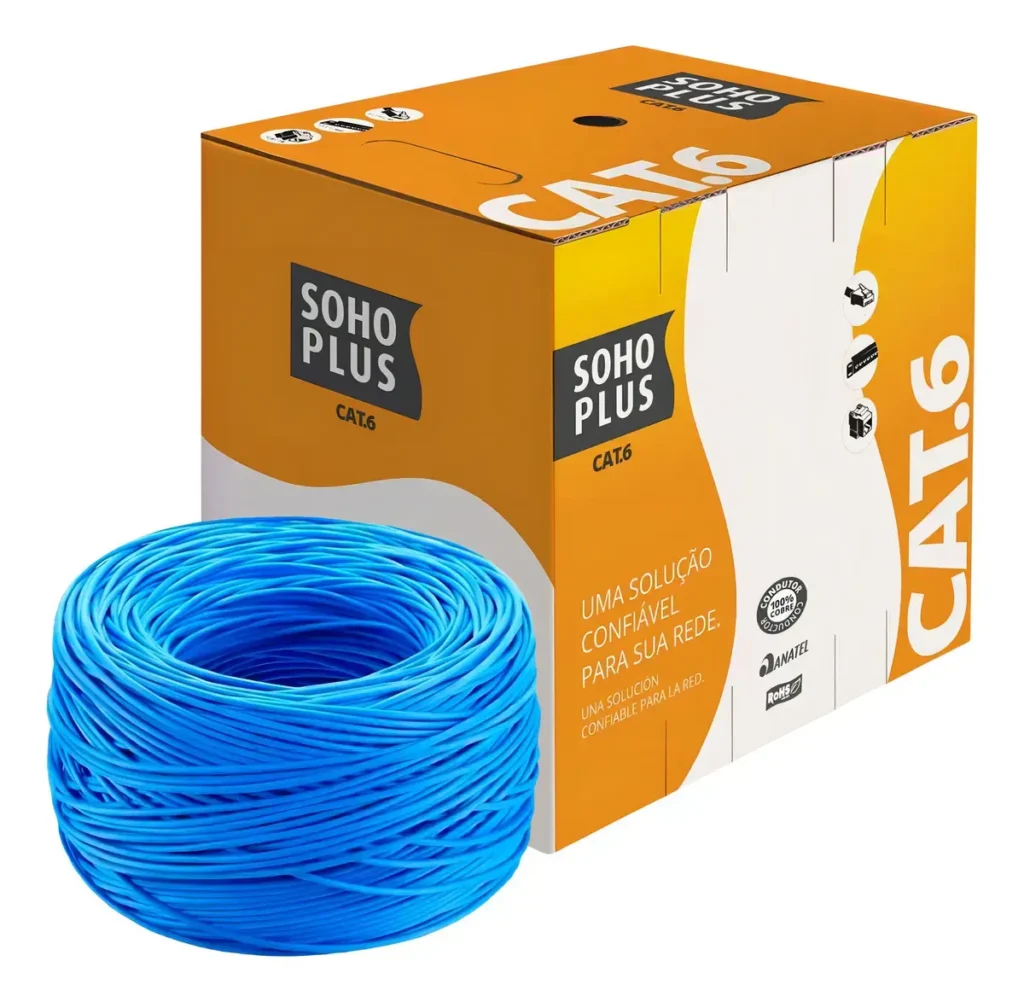

Cat6  Residências modernas e empresas. Internet de até 10Gbps |
10 Gbps (até 55m) a 1 Gbps (até 100m)/ 250 MHz/ 100 metros/ UTP / F/UTP (Com separador interno) Obs.: O Cabo CCA sofre forte atenuação do sinal em metragens longas e propriedades inferiores |
Cabo 100% Cobre Recomendado
|
|

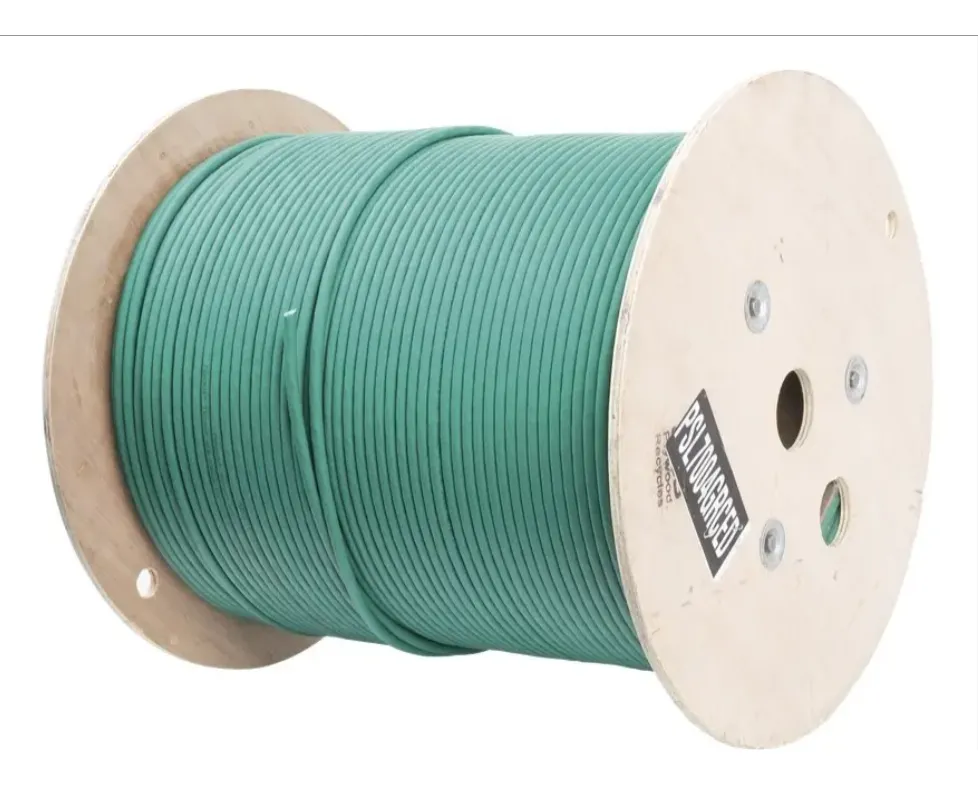

Cat7  Ambientes industriais ou locais com altíssima interferência eletromagnética (EMI). |
10 Gbps/ 600 MHz/ 100 metros/ S/FTP (Blindagem individual por par e malha externa) |
Cabo 100% Cobre Recomendado |
|
Cat8 Data centers e conexões diretas entre servidores/switches de altíssimo desempenho em curtas distâncias. |
25 Gbps a 40 Gbps/ 2000 MHz (2 GHz)/ 30 metros S/FTP (Blindagem completa de alta performance) |
Nós da caboflexivel.com ainda não encontramos links confiáveis para indicar nas plataformas que avaliamos |
Perguntas Frequentes (FAQ)
Posso misturar o padrão T568A em uma ponta e T568B na outra?
Essa combinação cria o chamado Cabo Crossover (Cruzado). Antigamente, ele era necessário para conectar dois computadores diretamente sem usar um switch. Hoje em dia, as placas de rede modernas possuem a tecnologia Auto MDI/MDI-X, que detecta e corrige o tipo de cabo automaticamente. Porém, a boa prática de cabeamento estruturado exige manter o mesmo padrão nas duas pontas.
Por que a minha rede só conecta a 100 Mega depois que crimpei o cabo?
Se a sua internet de 300 Mega ou 1 Giga está limitada a apenas 100 Mbps, houve um erro de crimpagem nos pinos 4, 5, 7 ou 8. As redes de 100 Mbps utilizam apenas 2 pares de fios (pinos 1, 2, 3 e 6). Para que a velocidade Giga (1000 Mbps) funcione, todos os 8 fios de cobre devem estar crimpados perfeitamente.
Conclusão: Dominando a Crimpagem de Cabos de Rede
Aprender como crimpar cabo de rede utilizando a sequência de cores do padrão T568A garante conexões rápidas, limpas e duradouras para o seu projeto de TI ou residência:
- Mantenha sempre a fiação alinhada, cortada rente e certifique-se de que a capa externa entre para dentro do conector RJ45.
- Teste a continuidade da fiação com um testador dedicado antes de passar o cabo pelos conduítes ou organizadores.
