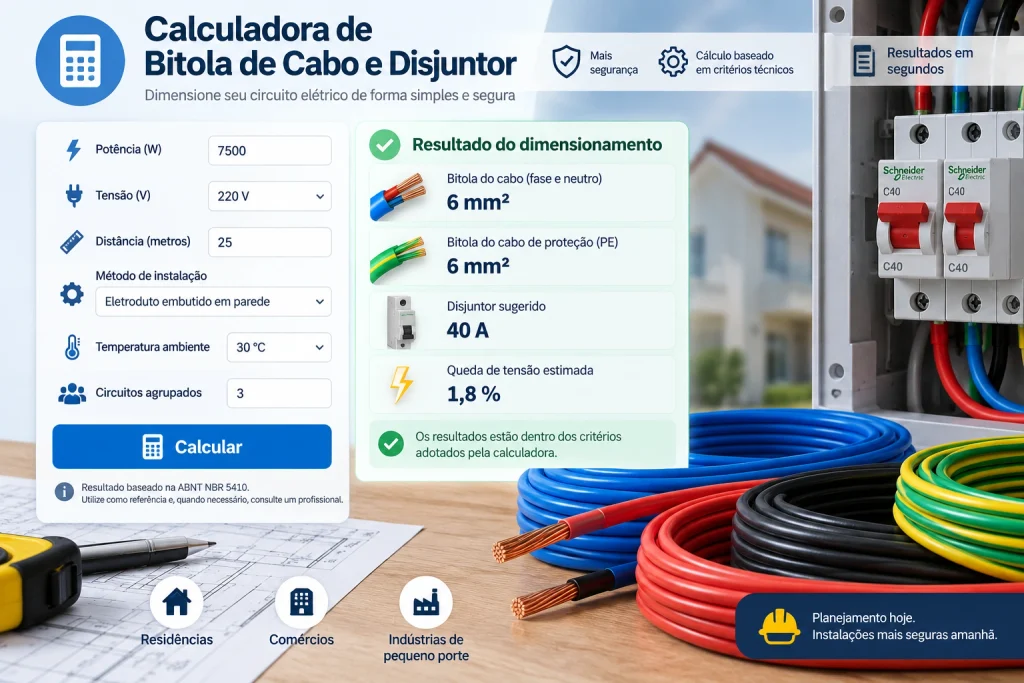

Calculadora de Bitola de Fio e Disjuntor — Conforme NBR 5410

Calculadora de bitola de fio, disjuntor, DR e demais parâmetros do circuito considerando potência, tensão, distância e características da instalação.

Onde comprar cabos, disjuntores e DR

Escolher corretamente a seção do condutor e o dispositivo de proteção é uma das etapas mais importantes no dimensionamento de um circuito elétrico. A Calculadora de Bitola de Fio e Disjuntor do caboflexivel.com foi desenvolvida para facilitar essa análise, reunindo em uma única ferramenta alguns dos principais critérios utilizados no dimensionamento de circuitos elétricos residenciais dentro das premissas apresentadas pela calculadora.

Em vez de utilizar apenas a potência do equipamento para indicar uma bitola, a ferramenta considera fatores que podem alterar a capacidade do circuito, como corrente elétrica, distância, método de instalação, temperatura ambiente, agrupamento de circuitos e queda de tensão.

Ao final do cálculo, você recebe uma indicação da seção do cabo em mm², da corrente nominal sugerida para o disjuntor, do condutor de proteção (PE) e da queda de tensão estimada.

Importante: a calculadora é uma ferramenta educativa e de pré-dimensionamento. O resultado não substitui projeto, inspeção da instalação nem avaliação de profissional qualificado ou legalmente habilitado quando aplicável.

Calculadora de Bitola de Fio: como funciona?

A Calculadora de Bitola de Fio e Disjuntor do caboflexivel.com ajuda a dimensionar circuitos elétricos residenciais considerando os principais critérios necessários para selecionar a seção do condutor e a proteção do circuito.

Em vez de escolher a bitola apenas pela potência do equipamento, a calculadora considera informações como tensão, corrente, distância, método de instalação e condições que podem afetar a capacidade de condução do cabo.

O objetivo é facilitar o dimensionamento inicial e mostrar de forma clara os fatores que influenciam a escolha do fio, cabo, disjuntor e proteção DR.

Como calcular a bitola do fio?

A escolha da bitola não deve considerar somente a potência do equipamento. O dimensionamento do circuito envolve diferentes verificações.

A calculadora utiliza os dados informados para determinar a corrente de projeto e avaliar critérios como capacidade de condução de corrente, seção mínima e queda de tensão.

Dependendo das características da instalação, fatores como temperatura ambiente e agrupamento de circuitos também podem reduzir a capacidade efetiva do condutor.

Por isso, dois equipamentos com a mesma potência podem exigir bitolas diferentes quando instalados em condições distintas.

Potência, tensão e corrente do circuito

A potência e a tensão são utilizadas para determinar a corrente elétrica aproximada exigida pelo equipamento.

Em uma carga resistiva simples, a relação básica pode ser representada por:

Corrente (A) = Potência (W) ÷ Tensão (V)

Um equipamento de 4.400 W ligado em 220 V, por exemplo, possui corrente aproximada de 20 A.

Entretanto, conhecer apenas essa corrente não é suficiente para escolher o cabo. Ainda é necessário verificar como ele será instalado e quais condições podem afetar sua capacidade de condução.

Capacidade de condução de corrente do cabo

Cada seção de condutor possui uma capacidade de condução de corrente que depende, entre outros fatores, do método de instalação.

Um cabo instalado em eletroduto embutido pode apresentar condições térmicas diferentes de um cabo instalado ao ar livre, em bandeja ou em outro sistema de instalação.

A calculadora utiliza o método selecionado pelo usuário para avaliar a capacidade correspondente e verificar se a seção escolhida é adequada para a corrente do circuito.

Temperatura e agrupamento de circuitos

Temperaturas mais elevadas podem reduzir a capacidade de condução de corrente dos condutores.

O mesmo pode ocorrer quando diversos circuitos são instalados próximos ou agrupados em um mesmo caminho.

Quando aplicáveis, esses fatores precisam ser considerados para evitar que o cabo opere acima das condições previstas para a instalação.

Por isso, informar corretamente as características do circuito torna o resultado do dimensionamento mais representativo.

Como a distância influencia a bitola do fio?

Quanto maior o comprimento do circuito, maior pode ser a queda de tensão entre o quadro elétrico e o equipamento.

Em circuitos mais longos, uma seção que atende ao critério de capacidade de corrente pode precisar ser aumentada para limitar essa queda.

Por esse motivo, a distância é um dos campos importantes da calculadora.

Esse é também o motivo pelo qual não existe uma resposta única para perguntas como “qual fio usar para um equipamento de determinada potência?” sem conhecer outras características da instalação.

Como escolher o disjuntor correto?

O disjuntor protege o circuito contra condições de sobrecorrente e deve ser coordenado com os condutores utilizados.

A escolha não deve ser feita simplesmente utilizando o disjuntor de maior corrente disponível.

No dimensionamento, é necessário considerar a corrente de projeto do circuito e a capacidade de condução do cabo após os fatores aplicáveis à instalação.

A calculadora apresenta uma indicação de disjuntor compatível com os parâmetros utilizados no cálculo.

Quando usar DR?

O Dispositivo Diferencial Residual (DR) é uma proteção destinada principalmente à redução do risco de choque elétrico decorrente de correntes de fuga.

Dependendo do tipo de circuito e do local da instalação, a proteção diferencial residual pode ser necessária.

A calculadora avalia as informações selecionadas e informa quando a utilização de DR deve ser considerada no dimensionamento.

A instalação e a especificação definitiva das proteções devem respeitar as condições reais do circuito e os requisitos aplicáveis da ABNT NBR 5410.

Condutor de proteção (PE)

Além dos condutores ativos do circuito, a instalação elétrica pode exigir o condutor de proteção (PE), popularmente chamado de fio terra.

Sua função está relacionada à proteção contra choques elétricos e ao funcionamento adequado das medidas de proteção da instalação.

A calculadora apresenta a seção indicada para o condutor de proteção de acordo com os parâmetros utilizados no dimensionamento.

Exemplo: qual fio e disjuntor usar para um chuveiro de 7.500 W em 220 V?

Um chuveiro elétrico de 7.500 W ligado em 220 V apresenta corrente nominal aproximada de:

7.500 ÷ 220 = 34,1 A

Mas isso não significa que seja suficiente escolher um cabo apenas consultando uma tabela de corrente.

O dimensionamento também depende do método de instalação, distância até o quadro, temperatura, agrupamento e demais condições do circuito.

Por isso, na calculadora você pode selecionar Chuveiro, informar a potência, tensão e características da instalação para obter o dimensionamento correspondente.

[Qual fio usar para chuveiro?]

Calculadora de bitola de fio para diferentes equipamentos

A ferramenta também pode ser utilizada para avaliar circuitos de diversos equipamentos residenciais, como ar-condicionado, forno elétrico, cooktop, micro-ondas, máquina de lavar, secadora, torneira elétrica e tomadas de uso específico.

Ao selecionar um equipamento, a calculadora sugere valores iniciais adequados ao tipo de carga, que podem ser ajustados conforme as características reais da instalação.

[Fio para ar-condicionado]

Qual a diferença entre cabos de 2,5 mm², 4 mm² e 6 mm²?

A seção nominal do condutor influencia sua capacidade de conduzir corrente e sua resistência elétrica.

Porém, dizer que determinado cabo “suporta” uma corrente fixa pode ser uma simplificação inadequada, pois sua capacidade depende das condições de instalação.

Por isso, antes de escolher entre 2,5 mm², 4 mm², 6 mm² ou outras seções, é importante realizar o dimensionamento do circuito.

[Fio 2,5 mm² suporta quantos amperes?]

Escolha também cabos e disjuntores de qualidade

Depois de determinar as características do circuito, é importante utilizar materiais adequados e produtos em conformidade com os requisitos aplicáveis.

No caboflexivel.com você também encontra conteúdos comparativos sobre fabricantes, características dos cabos e opções disponíveis no mercado.

[Qual a melhor marca de cabo flexível?]

[Onde comprar cabos, disjuntores e DR]

Perguntas frequentes

Qual bitola de fio devo usar?

A bitola depende da corrente do circuito, método de instalação, distância, queda de tensão, temperatura, agrupamento e demais condições aplicáveis. Utilize a calculadora informando as características reais do circuito para realizar a estimativa.

Como calcular a bitola do fio pela potência?

A potência e a tensão permitem calcular inicialmente a corrente do equipamento. Depois, é necessário verificar capacidade de condução, fatores de correção, seção mínima e queda de tensão antes de determinar a seção adequada.

Qual fio usar para tomada de 20 A?

A seção do condutor não deve ser definida somente pela corrente nominal da tomada. É necessário considerar o circuito, método de instalação, proteção e demais critérios de dimensionamento.

Quanto maior a distância, maior deve ser a bitola?

Nem sempre será necessário aumentar a seção, mas circuitos longos apresentam maior queda de tensão. Quando o limite adotado é ultrapassado, pode ser necessário utilizar uma seção maior.

Como saber qual disjuntor usar?

O disjuntor deve ser escolhido considerando a corrente de projeto e a capacidade de condução dos condutores, além das características da carga e do circuito.

A calculadora de bitola de fio considera queda de tensão?

Sim. A distância informada é utilizada na avaliação da queda de tensão do circuito e pode influenciar a seção final indicada.

A calculadora de bitola de fio indica quando usar DR?

Sim. A ferramenta avalia características do circuito e apresenta a indicação correspondente quando a proteção DR é aplicável.

A calculadora de bitola de fio substitui um projeto elétrico?

Não. A ferramenta auxilia no dimensionamento e na compreensão dos critérios envolvidos. Instalações elétricas devem ser avaliadas de acordo com suas condições reais e, quando necessário, projetadas e executadas por profissionais legalmente habilitados.
